BT-Research
BANCO PROVA





L'attrezzatura indispensabile e che non pu mancare a chi si occupa di propulsione il banco prova o banco per i test.
Semplicemente non altro che una specie di bilancia che ci consente di misurare la spinta nel tempo e di registrare questi dati .
A questo punto siamo in grado di costruirci la curva caratteristica del motore, ed eventualmente fare delle simulazioni con questo motore.

Il banco che viene descritto usato per testare gli endoreattori ma anche per degli studi su vari tipi di combustibili.
Si riescono  misurare e registrare 5  parametri diversi:
  • Spinta motore
  • Pressione 1
  • Temperatura 1
  • Pressione 2
  • Temperatura 2
E' composto da due parti: la meccanica e la parte di acquisizione dati elettronica.
Passo a descrivervi la meccanica :
il tutto fatto in acciaio la slitta e la sua colonna di scorrimento sono concentriche
la colonna di scorrimento un trafilato quadrato pieno che ai lati ha due gambe di sostegno, la slitta un tubo quadrato sul quale tramite fresatura sono stati ricavate le sedi degli alberi e tutti i riferimenti necessari.
Lo scorrimento ottenuto mediante 16 cuscinetti.
Naturalmente sulla slitta sono stati predisposte delle ganasce per fissare il motore e un castello dove fissare i vari sensori.


Foto Banco


Foto Banco


Il tutto fissato su un telaio (vedi foto sotto) dove prende posto la cassetta che contiene l’elettronica

Banco

La parte elettronica composta :

  • sensori che trasformano delle grandezze fisiche, forze, pressioni e temperature in segnali elettrici.
  • dei circuiti elettronici per condizionare i segnali dei sensori.
  • il sistema di acquisizione dati.
In questo caso abbiamo una cella di carico che trasforma una forza a lei applicata in un segnale in mV, dei pressostati che trasformano una pressione in un segnale in mV, delle termocoppie che trasformano una temperatura in un segnale in mV.

I circuiti elettronici condizionano il segnale proveniente dai sensori e lo amplificano per poter essere usato dal sistema di acquisizione dati.

Il sistema di acquisizione dati un multicanale con comunicazione seriale RS-232 per il collegamento al Pc.
Mediante un software    possibile  visualizzare i risultati della prova ed esportare i vari dati per poi usarli per costruire degli ulteriori modelli matematici.

Il tutto alimentato a 24 volt in corrente continua.

Grafico Test

Visualizzazione risultati di un test



Banco prova


Banco prova

Gennaio 2011

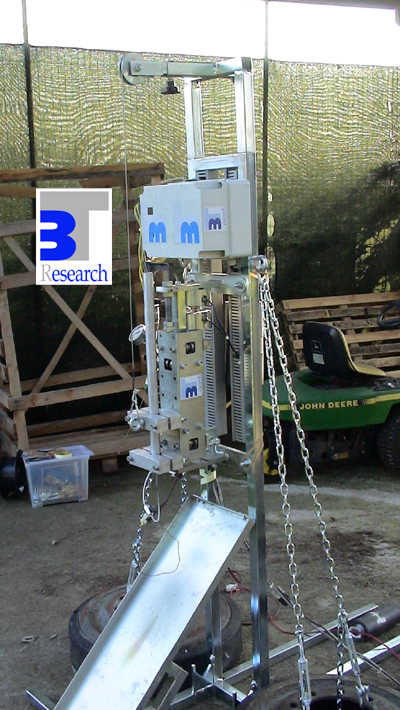

Una delle esigenze che si venuta a creare con il tempo che il banco potesse funzionare anche in verticale.
Ho pensato di tenere invariata tutta la parte elettronica e la slitta, modificando solamente il telaio.
Le problematiche da affrontare sono state varie ma alla fine sono riuscito ad ottenere qualcosa di valido.



banco 4

banco 5

banco 6

banco 7


Cosa che ha richiesto del tempo stata la ritaratura dell'intero sistema, in quanto si sono presentate alcune vibrazioni che andavano a influire sulla precisione delle letture.
Ho risolto questi piccoli problemi e il banco pronto per continuare i miei test.
